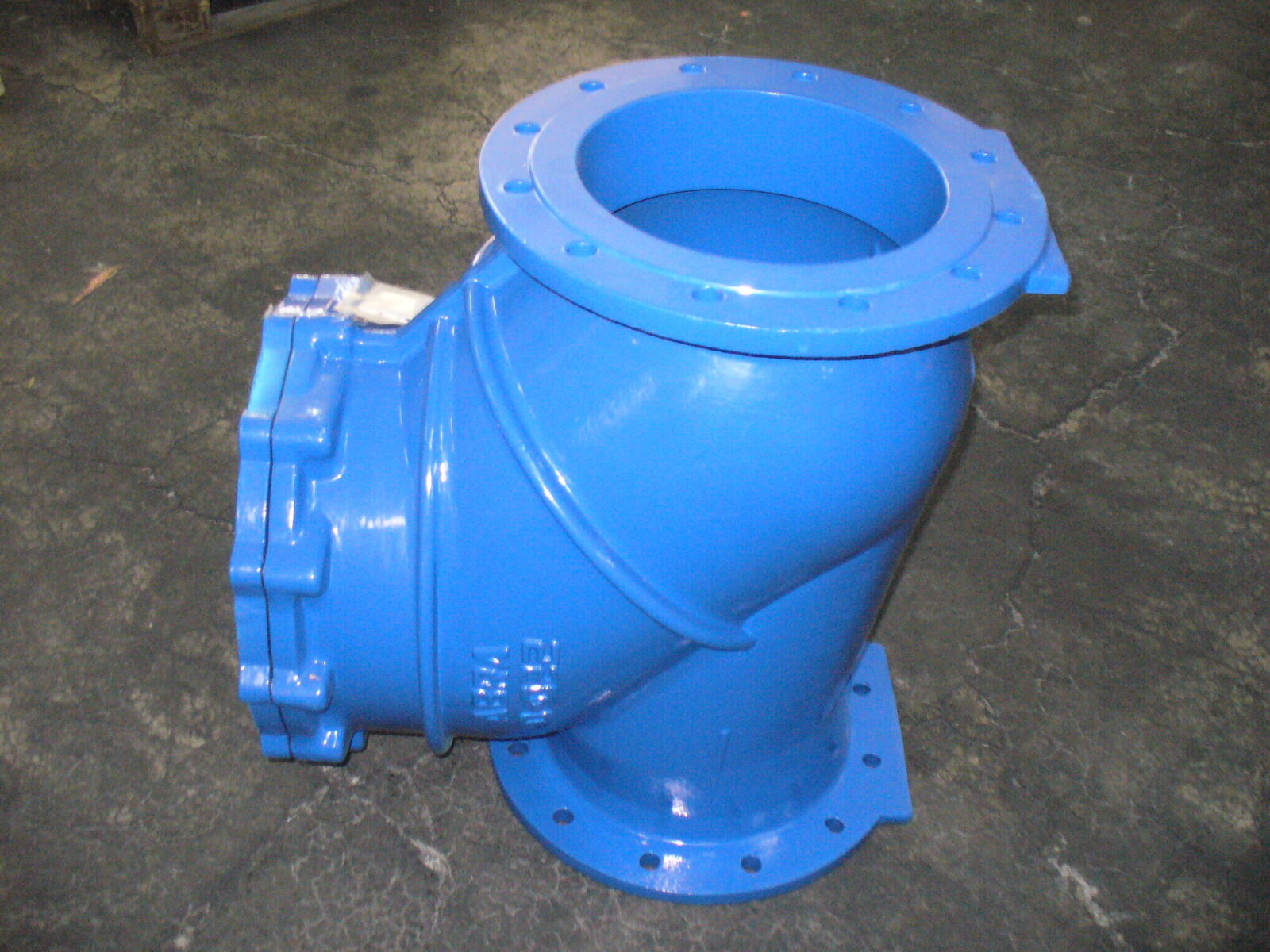

Фланцевый шаровой обратный клапан : надежная защита от обратного потока
Фланцевый шаровой обратный клапан предназначен для предотвращения обратного течения рабочей среды в трубопроводах. Устройство широко используется в канализационных системах, ливневых стоках, а также в трубопроводах, транспортирующих техническую воду, сточные воды и другие жидкости. Такой обратный клапан фланцевый обеспечивает высокую герметичность и надежность благодаря своей конструкции. Ниже приведены основные характеристики, правила монтажа и габаритные размеры на примере клапанов обратных фланцевых ABRA.
Устройство и принцип работы
Принцип действия шарового обратного клапана заключается в автоматическом закрытии при изменении направления потока. При движении среды в прямом направлении шар отводится, открывая проход. При обратном потоке или его прекращении шар возвращается на место, блокируя обратное движение.
Конструктивные особенности
- Корпус — чугун (DIN GGG50)
- Шар — алюминиевый сплав или чугун с покрытием NBR
- Фланцевое соединение по стандарту DIN 3202-F6
- Класс герметичности — АА по ГОСТ 54808-2011
Герметичность и гидравлические характеристики
Клапан проходит двойной контроль качества: сначала гидроиспытания, затем испытания воздухом. Это гарантирует высокую герметичность и минимальное гидравлическое сопротивление, что делает его эффективным в работе.
Области применения
Обратный клапан для канализации используется в системах водоотведения, ливневой канализации, а также в трубопроводах, работающих с горячей или холодной водой. Устройство не предназначено для применения в качестве запорной арматуры, но обеспечивает защиту от гидроударов и перепадов давления.
Применение в коммунальных системах
В системах водоотведения фланцевый обратный клапан предотвращает обратный сброс сточных вод, обеспечивая безопасную и бесперебойную работу насосных станций.
Использование в промышленности
В промышленных трубопроводах устройство применяется для защиты оборудования от обратного потока агрессивных жидкостей. Коррозионностойкое покрытие и прочный корпус обеспечивают долговечность в сложных условиях эксплуатации.
Технические характеристики
| Параметр | Значение |
|---|---|
| Условный диаметр (Ду/DN) | от 40 до 600 мм |
| Рабочее давление (Ру/PN) | 10/16 бар (1,0/1,6 МПа) |
| Температурный диапазон | от -10 до +80 °C (рабочая до +70 °C) |
| Материал корпуса | чугун (DIN GGG50) |
| Тип затвора | шаровой с покрытием NBR |
Соответствие стандартам
Клапан соответствует следующим нормативам:
- ГОСТ 12815-80 — присоединительные размеры фланцев
- ГОСТ 54808-2011 — класс герметичности
- DIN 3202-F6 — строительная длина
- EN 1092-1 — международный стандарт фланцев
Это обеспечивает совместимость с различными типами фланцевых соединений и возможность использования в международных проектах.
Монтаж и эксплуатация
Правильная установка обратного клапана с фланцевым соединением важна для его надежной работы:
- Устанавливайте клапан в соответствии со стрелкой на корпусе, указывающей направление потока.
- Монтаж возможен на горизонтальных, вертикальных и наклонных участках.
- Перед установкой очистите фланцы и уплотнительные поверхности.
- Соосность трубопровода должна быть в пределах 3–5 мм.
- После монтажа проверьте герметичность соединений.

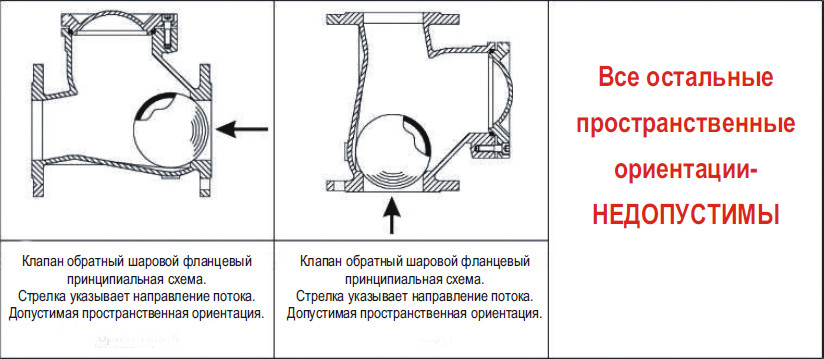

Разрешенные и запрещенные положения при установке на примере клапана ABRA-D-022-NBR:
Общие требования к монтажу и эксплуатации
Установка и эксплуатация обратного клапана для канализации должны выполняться квалифицированным персоналом, ознакомленным с технической документацией и правилами техники безопасности. Перед началом работ необходимо провести визуальный осмотр изделия. При обнаружении повреждений или дефектов, возникших при транспортировке или хранении, ввод устройства в эксплуатацию без согласования с поставщиком запрещен.
Подготовка к установке
- Проверьте комплектность изделия и наличие сертификатов соответствия.
- Очистите уплотнительные поверхности фланцев и внутренние полости трубопровода от загрязнений.
- Убедитесь, что параметры трубопровода соответствуют техническим характеристикам клапана.
Правила установки фланцевого обратного клапана
При монтаже фланцевого обратного клапана необходимо соблюдать следующие условия:
Размещение и ориентация
- Установите клапан в соответствии со стрелкой на корпусе, указывающей направление потока.
- Допускается монтаж на горизонтальных, вертикальных и наклонных участках трубопровода.
- Избегайте установки в положениях, не предусмотренных производителем.
Требования к соединениям
- Соосность трубопровода должна быть в пределах 3–5 мм.
- Расстояние между фланцами должно точно соответствовать строительной длине клапана.
- Перед затяжкой болтов убедитесь в плотном прилегании прокладок.
Рекомендации по эксплуатации
Клапан обратный шаровой ABRA-D-022-NBR не требует постоянного обслуживания, но для поддержания работоспособности рекомендуется периодически проводить осмотр и проверку герметичности.
Техническое обслуживание
- Проверяйте наличие утечек после запуска системы и через несколько часов работы.
- При плановой замене участков трубопровода осматривайте внутренние элементы клапана.
- Не удаляйте маркировочную табличку с серийным номером.
Особенности эксплуатации
- Избегайте прикосновений к работающему клапану — он может быть горячим.
- Перед обслуживанием убедитесь, что система обесточена и клапан остыл.
- Проверяйте герметичность уплотнений, особенно если клапан используется не постоянно.
Условия транспортировки и хранения
Для сохранения работоспособности фланцевого обратного клапана при транспортировке и хранении необходимо соблюдать следующие правила:
- Температурный режим хранения: от -40 до +65 °C.
- Избегайте ударных нагрузок, падений и попадания внутрь посторонних предметов.
- Храните изделие в сухом, защищенном от атмосферных осадков помещении.
- При транспортировке защищайте корпус от повреждений.
Технические размеры обратного клапана шарового фланцевого ABRA-D-022-NBR
Данная таблица содержит информацию о присоединительных размерах и параметрах обратного клапана шарового фланцевого типа ABRA-D-022-NBR. Все размеры указаны в миллиметрах.
| Требования к ответному крепежу: | Ду 40 | Ду 50 | Ду 65 | Ду 80 | Ду 100 | Ду 125 | Ду 150 | Ду 200 | Ду 250 | Ду 300 | Ду 350 | Ду 400 |
| Размер болта. ГОСТ 7798-70 и ГОСТ 10602-94 (Ру10/Ру16) | М16 х 60 / М16 х 60 | М16 х 65 / М16 х 65 | М16 х 65 / М16 х 65 | М16 х 65 / М16 х 65 | М16 х 70 / М16 х 70 | М16 х 70 / М16 х 70 | М20 х 80 / М20 х 80 | М20 х 75 / М20х80 | М20х75 / М24х90 | М20х80 / М24х90 | М20х80 / М24х100 | М24х90 / М27х110 |
| Размер гайки (Ру10/Ру16) | М16 / М16 | М16 / М16 | М16 / М16 | М16 / М16 | М16 / М16 | М16 / М16 | М20 / М20 | М20 / М20 | М20 / М24 | М20 / М24 | М24 / М27 | |
| Стандартный размер прокладки (диаметр внешний/внутренний/толщина) и обозначение прокладки ответного фланца (ГОСТ 15180-86) (Ру10/Ру16) | 91х45х2 А-40-10 А-40-16 / - | 106 х57х2 А-50-10 А-50-16 / - | 126х75х2 А-65-10 А-65-16 / - | 141х87х2 А-80-10 А-80-16 / - | 161х106х2 А-100-10 А-100-16 / - | 191х132х2 А-125-10 А-125-16 / - | 216х161х2 А-150-10 А-150-16 / - | 271х216х2 А-200-10 А-200-16 / - | 327х264х2 А-250-10 А-250-16 / - | 376х318х2 А-300-10 / 382х318х2 А-300-16 | 436х372х2 А-350-10 / 442х372х2 А-350-16 | 487х421х2 А-400-16 / 495х421х2 А-400-16 |
| Минимальный внутренний диаметр прокладки ответного фланца, мм (Ру10/Ру16) | 45 / 45 | 57 / 57 | 75 / 75 | 87 / 87 | 106 / 106 | 132 / 132 | 161 / 161 | 216 / 216 | 264 / 264 | 318 / 318 | 356 / 356 | 407 / 407 |
| Максимальный наружный диаметр прокладки ответного фланца, мм (Ру10/Ру16) | 92 / 92 | 107 / 107 | 127 / 127 | 142 / 142 | 162 / 162 | 192 / 192 | 218 / 218 | 273 / 273 | 328 / 328 | 378 / 384 | 438 / 444 | 488 / 495 |

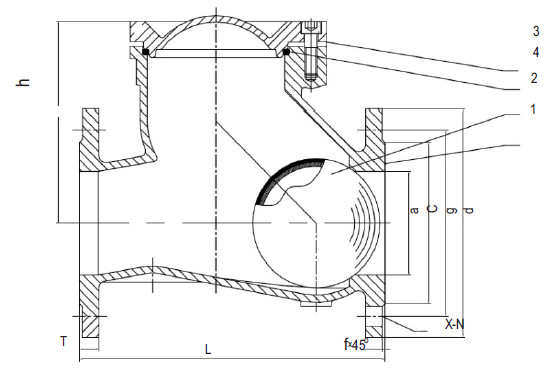

Габаритные размеры:

| Ду / DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| Ру / PN | 10/16 бар (1,0/1,6 Мпа) | 10/16 бар (1,0/1,6 Мпа) | 10/16 бар (1,0/1,6 Мпа) | 10/16 бар (1,0/1,6 Мпа) | 10/16 бар (1,0/1,6 Мпа) | 10/16 бар (1,0/1,6 Мпа) | 10/16 бар (1,0/1,6 Мпа) | 10/16 бар (1,0/1,6 Мпа) | 10/16 бар (1,0/1,6 Мпа) | 10/16 бар (1,0/1,6 Мпа) | 10/16 бар (1,0/1,6 Мпа) | 10/16 бар (1,0/1,6 Мпа) | 10/16 бар (1,0/1,6 Мпа) | 10/16 бар (1,0/1,6 Мпа) |
| Диапазон рабочих температур, °C | -10/+80 °C (указана максимальная температура, рабочая - до 70°C) | -10/+80 °C (указана максимальная температура, рабочая - до 70°C) | -10/+80 °C (указана максимальная температура, рабочая - до 70°C) | -10/+80 °C (указана максимальная температура, рабочая - до 70°C) | -10/+80 °C (указана максимальная температура, рабочая - до 70°C) | -10/+80 °C (указана максимальная температура, рабочая - до 70°C) | -10/+80 °C (указана максимальная температура, рабочая - до 70°C) | -10/+80 °C (указана максимальная температура, рабочая - до 70°C) | -10/+80 °C (указана максимальная температура, рабочая - до 70°C) | -10/+80 °C (указана максимальная температура, рабочая - до 70°C) | -10/+80 °C (указана максимальная температура, рабочая - до 70°C) | -10/+80 °C (указана максимальная температура, рабочая - до 70°C) | -10/+80 °C (указана максимальная температура, рабочая - до 70°C) | -10/+80 °C (указана максимальная температура, рабочая - до 70°C) |
| Код товара | ABRA-D-022 NBR 040 | ABRA-D-022 NBR 050 | ABRA-D-022 NBR 065 | ABRA-D-022 NBR 080 | ABRA-D-022 NBR 100 | ABRA-D-022 NBR 125 | ABRA-D-022 NBR 150 | ABRA-D-022 NBR 200 | ABRA-D-022 NBR 250 | ABRA-D-022 NBR 300 | ABRA-D-022 NBR 350 | ABRA-D-022 NBR 400 | ABRA-D-022 NBR 450 | ABRA-D-022 NBR 500 |
| L - строительная длина, мм | 180 | 200 | 240 | 260 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 |
| h - строительная длина от оси трубы, мм | 98 | 110 | 125 | 155 | 200 | 220 | 260 | 320 | 360 | 430 | 610 | 705 | -- | -- |
| Н - габаритная высота, мм | 173 | 193 | 218 | 255 | 310 | 345 | 403 | 490 | 563 | 660 | 870 | 995 | -- | -- |
| а - диаметр прохода, мм | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| с - внешний диаметр присоединительного выступа | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | 429 | 480 | 532 | 610 |
| g — межосевое расстояние присоединительных отверстий, мм (Ру 10) | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 | 460 | 515 | -- | -- |
| g — межосевое расстояние присоединительных отверстий, мм (Ру 16) | 355 | 410 | 470 | 5525 | 585 | 650 | ||||||||
| X-N - количество сквозных отверстий фланца (КСО) и его диаметр, мм для клапанов Ру 10 | 4/Ø19 | 4/Ø19 | 4/Ø19 | 8/Ø19 | 8/Ø19 | 8/Ø19 | 8/Ø23 | 12/Ø23 | 12/Ø23 | 12/Ø23 | 16/Ø23 | 12/Ø28 | -- | -- |
| X-N - количество сквозных отверстий фланца (КСО) и его диаметр, мм для клапанов Ру 16 | 4/Ø19 | 4/Ø19 | 4/Ø19 | 8/Ø19 | 8/Ø19 | 8/Ø19 | 12/Ø23 | 12/Ø27 | 12/Ø27 | 12/Ø27 | 16/Ø27 | 16/Ø30 | 16/Ø31 | 20/Ø33 |
| d - внешний диаметр присоединительного фланца, мм | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 |
| T - толщина фланца, мм | 19 | 20 | 22 | 24.5 | 26.5 | 28 | 30 | 32 | ||||||
| Масса (вес) кг/шт. | 9.5 | 10 | 13 | 17 | 27 | 36.5 | 54 | 103 | 195 | 241 | 321 | 401 | 531 | 701 |
| Герметичное закрытие при перепаде давления | 0,5-0,8 бар (5-8 м.в.ст.) | 0,5-0,8 бар (5-8 м.в.ст.) | 0,5-0,8 бар (5-8 м.в.ст.) | 0,5-0,8 бар (5-8 м.в.ст.) | 0,5-0,8 бар (5-8 м.в.ст.) | 0,5-0,8 бар (5-8 м.в.ст.) | 0,5-0,8 бар (5-8 м.в.ст.) | 0,5-0,8 бар (5-8 м.в.ст.) | 0,5-0,8 бар (5-8 м.в.ст.) | 0,5-0,8 бар (5-8 м.в.ст.) | 0,5-0,8 бар (5-8 м.в.ст.) | 0,5-0,8 бар (5-8 м.в.ст.) | 0,5-0,8 бар (5-8 м.в.ст.) | 0,5-0,8 бар (5-8 м.в.ст.) |
| Открытие при перепаде давления | Макс. 0,5 бар (5 м.в. ст.) | Макс. 0,5 бар (5 м.в. ст.) | Макс. 0,5 бар (5 м.в. ст.) | Макс. 0,5 бар (5 м.в. ст.) | Макс. 0,5 бар (5 м.в. ст.) | Макс. 0,5 бар (5 м.в. ст.) | Макс. 0,5 бар (5 м.в. ст.) | Макс. 0,5 бар (5 м.в. ст.) | Макс. 0,5 бар (5 м.в. ст.) | Макс. 0,5 бар (5 м.в. ст.) | Макс. 0,5 бар (5 м.в. ст.) | Макс. 0,5 бар (5 м.в. ст.) | Макс. 0,5 бар (5 м.в. ст.) | Макс. 0,5 бар (5 м.в. ст.) |
Рекомендации по обслуживанию:
Клапан не требует постоянного обслуживания, но рекомендуется периодически проверять его на наличие утечек. Техническое обслуживание проводится при замене участков трубопровода.
