Фильтры сетчатые - устройство и применение.

Устройство и применение фильтров сетчатых

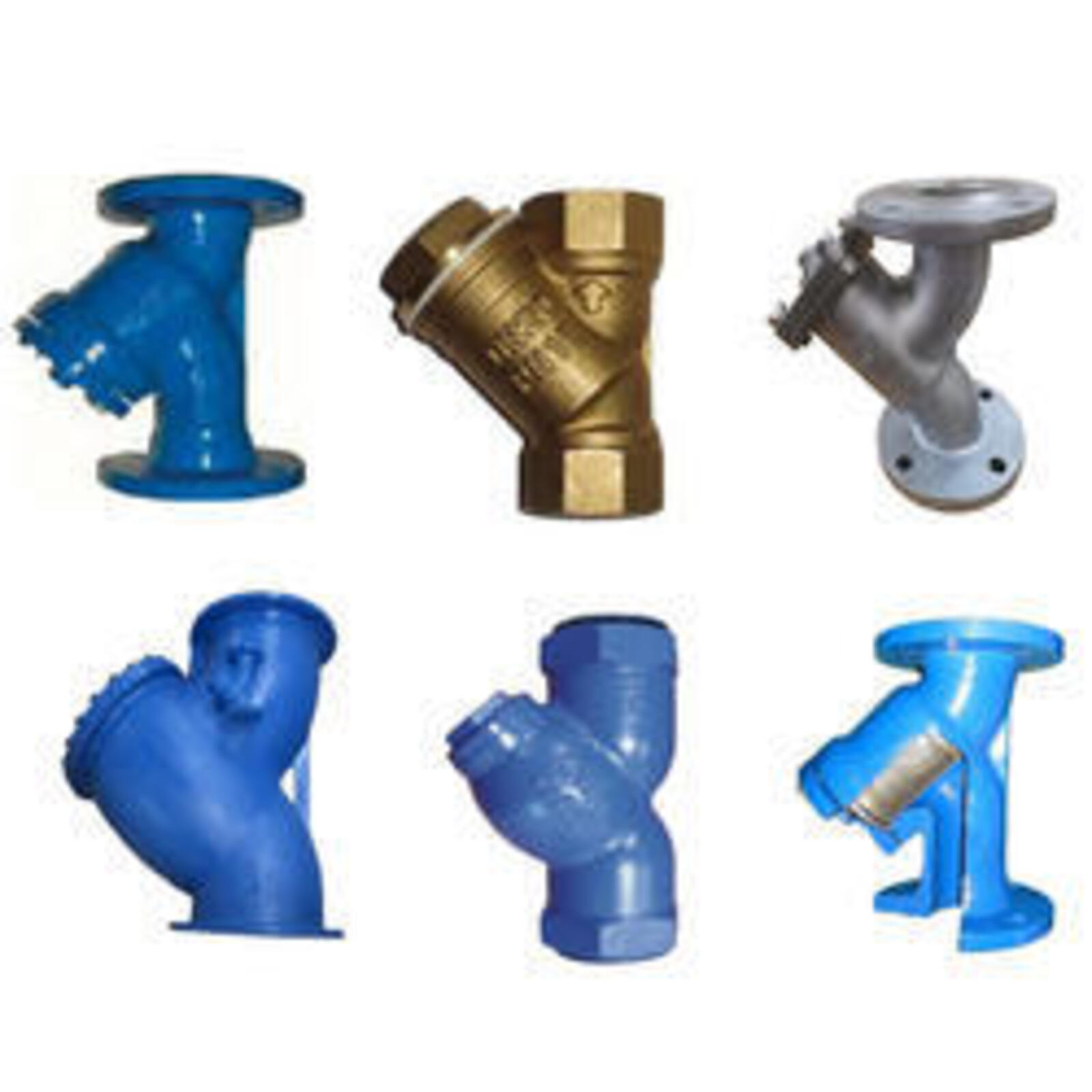

Сетчатый фильтр — это, по сути, механический барьер внутри трубопровода. Простейшая конструкция включает корпус (разъёмный или цельный), съёмный сетчатый элемент и крышку или отстойник. Среда проходит сквозь сетку с заданным размером ячейки, а крупные взвеси — песок, окалина, частицы ржавчины, ошмётки уплотнительных материалов — остаются на поверхности или оседают внизу. Такие устройства применяют везде, где есть риск засорения арматуры или проточной части оборудования: на вводе в здание, перед насосами, теплообменниками, узлами учёта, горелками, технологическими ёмкостями. Основная сфера для юридических лиц — системы отопления, водоснабжения, пожаротушения, охлаждения компрессоров, подачи жидких пищевых продуктов и химических реагентов. В отличие от грязевиков или гидроциклонов, фильтры сетчатые дают предсказуемую тонкость очистки и допускают многократную промывку без замены элемента.

Почему рядовой сетчатый фильтр часто работает хуже, чем дорогой: разбор на трёх типах

Когда в техотделе или у главного инженера встаёт вопрос защиты трубопровода от механических примесей, первое, что приходит в голову – фильтры сетчатые. Казалось бы, что проще: сетка, корпус, резьбовое или фланцевое соединение. Но на практике подбор конкретного исполнения – резьбового, фланцевого или фланцевого с магнитной вставкой – превращается в минное поле. Ошибка здесь бьёт по карману не мелкими протечками, а остановкой техпроцесса.

Мы ведем речь о ситуациях, когда планируется защита от примесей жидкости в оборудовании для систем отопления, водоснабжения, охлаждения, орошения и т.д. Опыт подсказывает: те, кто экономит на сетчатых фильтрах на стадии проекта, потом тратят в разы больше на ремонт насосов, теплообменников и регулирующей арматуры. Ниже разберём три основные конструктивные линейки, их скрытые слабости и неочевидные преимущества.

Резьбовые сетчатые фильтры: когда малый диаметр становится большой проблемой

Резьбовые фильтры сетчатые рассчитаны на условные проходы до DN50 (чаще DN15–DN50). Их главный козырь – компактность и скорость монтажа. Соединение на муфту или американку позволяет врезать узел даже в стеснённых условиях. Но именно здесь кроется первая ловушка.

Согласно ГОСТ 8606-2020 (фильтры сетчатые для систем водоснабжения и отопления), резьбовые модели обязаны выдерживать рабочее давление не ниже 16 бар. Однако на практике производители часто занижают толщину стенок корпуса. При гидроударах или залповом повышении температуры латунный или чугунный корпус лопается по резьбе. Я лично фиксировал такие случаи на объектах с импульсными насосными станциями – трещина возникает не сразу, а через 3–4 месяца эксплуатации, и диагностировать её сложно.

Ещё один нюанс – проходное сечение. В большинстве резьбовых сетчатых грязевиков сетка расположена под углом или в косом отстойнике. Это снижает гидравлическое сопротивление, но при вязких загрязнениях (масла, окалина, волокнистые включения) ячейки сетки забиваются неравномерно. Перепад давления нарастает лавинообразно.

Типовые характеристики резьбовых сетчатых фильтров (ориентир по стандартам):

Личный опыт: при монтаже резьбового фильтра на линии подпитки теплового пункта мы столкнулись с тем, что стандартная сетка с ячейкой 500 мкм пропускала фрагменты уплотнительного льна. Пришлось заказывать сменный сетчатый элемент с ячейкой 250 мкм – но это увеличило перепад давления на 18%. В итоге заменили узел на фланцевый с увеличенной площадью фильтрации.

Фланцевые сетчатые фильтры с обычной сеткой: надёжность, которая требует контроля

Когда речь идёт о диаметрах от DN50 до DN500, фильтры сетчатые фланцевые – стандарт индустрии. Фланцевое соединение по ГОСТ 33259-2015 обеспечивает герметичность и возможность быстрой разборки без сварки. Корпус чаще всего – сталь (Ст20, 09Г2С) или чугун (СЧ20).

Обычная сетка – это тканый или плетёный полотняный тип с квадратной ячейкой. Материал – нержавеющая сталь 12Х18Н10Т или аналог. Главный недостаток «обычной» конструкции – отсутствие индикации засорения. Пока перепад давления не вырастет до критического, никто не узнает, что фильтр работает как пробка. А в системах с автоматикой это ведёт к ложным срабатываниям датчиков.

По СП 30.13330.2020 (внутренний водопровод) на фланцевых фильтрах следует предусматривать манометры до и после узла – но на практике их ставят редко. В результате сетку вынимают только при полной закупорке, когда уже пострадало оборудование.

Плюс фланцевых сетчатых: возможность установки съёмной кассеты с более тонкой сеткой (до 80 мкм) без замены корпуса. Минус – при частых чистках изнашиваются фланцевые прокладки, и появляются течи. Паронитовые прокладки по ГОСТ 481-80 выдерживают до 5–7 разборок, после чего требуют замены.

Сравнительный блок: резьбовой vs фланцевый (обычная сетка)

• Стоимость владения: резьбовой дешевле при покупке, но дороже в обслуживании на диаметрах > DN40 из-за частой замены корпуса.
• Гидравлика: фланцевый обеспечивает меньше потерь при одинаковой тонкости фильтрации за счёт большего сечения корпуса.
• Ремонтопригодность: у резьбового при повреждении резьбы меняется весь корпус, у фланцевого – только патрубки или прокладки.
• Диапазон рабочих температур: фланцевый стальной выигрывает (до +450 °C против +150 °C у латунного резьбового).

Фланцевые сетчатые фильтры с магнитной вставкой: решение для примесей, содержащих железо.

Отдельная и всё более востребованная категория – фильтры сетчатые фланцевые с магнитной вставкой. Конструктивно это тот же корпус с сетчатым стаканом, но внутри дополнительно смонтирован магнитный узел (обычно из сплава NdFeB с рабочей температурой до +80 °C или SmCo для горячих сред до +250 °C).

Зачем это нужно? Обычная сетка задерживает крупные частицы, но мелкая окалина, сварочный шлак, игольчатые опилки от насосов проходят через ячейку 300–500 мкм. Затем эти ферромагнитные частицы абразивно изнашивают сёдла клапанов и торцевые уплотнения. Магнитная вставка улавливает частицы до 10–30 мкм, которые сетка просто не держит.

Важно: по ГОСТ 31845-2012 (магнитные фильтры для жидкостей) эффективность улавливания зависит от скорости потока. При 1–1,5 м/с магнит задерживает до 95% ферропримесей. Если скорость выше 2,5 м/с – частицы проскакивают. Поэтому такие фильтры ставят на обратных линиях или после расширительных баков, где скорость ниже.

Из нашей практики: на одном предприятии после замены шаровых кранов на линии охлаждения пресс-форм каждые три месяца клинило терморегулирующий вентиль. При вскрытии нашли мельчайшие металлические стружки. Установка фланцевого сетчатого фильтра с магнитной вставкой (DN80, ячейка 500 мкм + магнит) решила проблему – стружка оседала на магните, а сетка ловила окалину. Чистка требовалась раз в полгода.

Сравнение обычного и магнитного фланцевого фильтра:

Минус магнитной вставки – её нельзя ставить перед расходомерами с магнитным принципом действия (ультразвуковые и вихревые – можно). Также со временем магнит намагничивает сам корпус, и мелкие частицы начинают осаждаться на стенках до сетки. Решается периодическим размагничиванием или заменой вставки раз в 2–3 года.

ГОСТы и стандарты, о которых молчат продавцы

При выборе фильтров сетчатых для юридического лица требуйте подтверждения соответствия конкретным документам. Основные:

• ГОСТ 8606-2020 – технические требования на сетчатые фильтры для воды и водных растворов;
• ГОСТ 33259-2015 – присоединительные размеры фланцев (важно для совместимости);
• ГОСТ 31845-2012 – методы испытаний магнитных фильтров;
• ГОСТ 6613-2016 – сетки проволочные тканые (определяет реальный размер ячейки, а не «рыночный»);
• ТР ТС 010/2011 – о безопасности машин и оборудования (распространяется на фильтры под давлением).

Обратите внимание: многие импортные фильтры имеют сетку по ISO 9044, что не всегда совместимо с отечественными ГОСТАми

Типичные ошибки при заказе сетчатых фильтров для промышленности

Исходя из практики мы бы выделили три повторяющиеся ситуации:

1. Выбор резьбового фильтра на диаметр DN50 и выше – при попытке сэкономить на фланцах получают частые срывы резьбы при демонтаже. Резьбовые соединения такого диаметра требуют специального инструмента и высокой квалификации сварщиков.
2. Игнорирование направления потока – даже на сетчатом фильтре есть стрелка. Обратная установка превращает отстойник в завихритель, и сетка рвётся за 2–3 месяца.
3. Магнитная вставка в горячем трубопроводе без спецификации – обычный неодимовый магнит теряет свойства при 80–100 °C. Результат – через полгода магнит превращается в бесполезную болванку.

Лайфхак: если среда содержит волокнистые примеси (лен, пакля, стекловолокно), используйте фильтр с перфорированным стаканом вместо сетки – ячейки сетки забиваются необратимо, а перфорацию можно продуть обратным током.

Как подобрать и где купить фильтр сетчатый без переплаты за бренд

Для конечного эксплуатанта трубопровода ключевой параметр – не цена фильтра, а стоимость владения за 5 лет. В неё входят: частота чисток, расход прокладок, риск аварийных остановок, совместимость с существующими фланцами. Перед тем как купить фильтр сетчатый, запросите у поставщика:

• гидравлическую характеристику;
• протокол контроля сетки по ГОСТ 6613 (реальный размер ячейки часто отличается от маркировки);
• для магнитного варианта – кривую размагничивания от температуры.

Прямой выигрыш даёт унификация: если на предприятии используются фланцевые фильтры с одинаковыми прокладками и сетками, сокращается складской запас. Резьбовые модели имеет смысл купить только для диаметров DN15–DN25 и при давлении не выше PN16.

В итоге: резьбовой хорош для временных линий и небольших расходов, фланцевый с обычной сеткой – рабочий конь для чистых сред, фланцевый с магнитной вставкой – специалист по защите от абразивного износа. Не гонитесь за максимальной тонкостью фильтрации – это всегда компромисс с потерями давления.
