Муфты соединительные гидравлические - давление воды используем для герметизации!

Почему обычный хомут не спасёт магистраль: разговор о гидравлических соединительных муфтах и их отличии от ремонтных хомутов

В практике любого инженера или руководителя службы эксплуатации трубопроводных систем рано или поздно возникает ситуация: авария на напорной линии. Вода хлещет из свища или лопнувшего стыка, счёт идёт на минуты, и первое, что приходит в голову — поставить ремонтный хомут. Дешево, быстро, знакомо. Но насколько это решение оптимально? И почему профессионалы при ремонте напорных трубопроводов всё чаще смотрят в сторону именно муфт соединительных гидравлических, а не бандажных хомутов?

Наш личный опыт работы с системами водоснабжения и технологическими трубопроводами на предприятиях показывает: хомут — это временное решение, которое часто становится постоянным. А потом приходится платить дважды. Соединительные муфты гидравлического типа работают по совершенно иному принципу, и сегодня мы разберем, почему их применение на объектах юридических лиц — вопрос не бюджета, а технологической грамотности.

Как отличить настоящую гидравлическую муфту от подделки и хомута

Ключевое различие, о котором часто умалчивают поставщики: в гидравлической соединительной муфте давление рабочей среды работает на уплотнение, а не против него. В обычном ремонтном хомуте резиновая манжета прижимается к трубе только усилием болтов. При росте давления в трубопроводе вода подтекает под манжету, и герметичность падает. Чем выше давление — тем быстрее хомут начнёт сочиться.

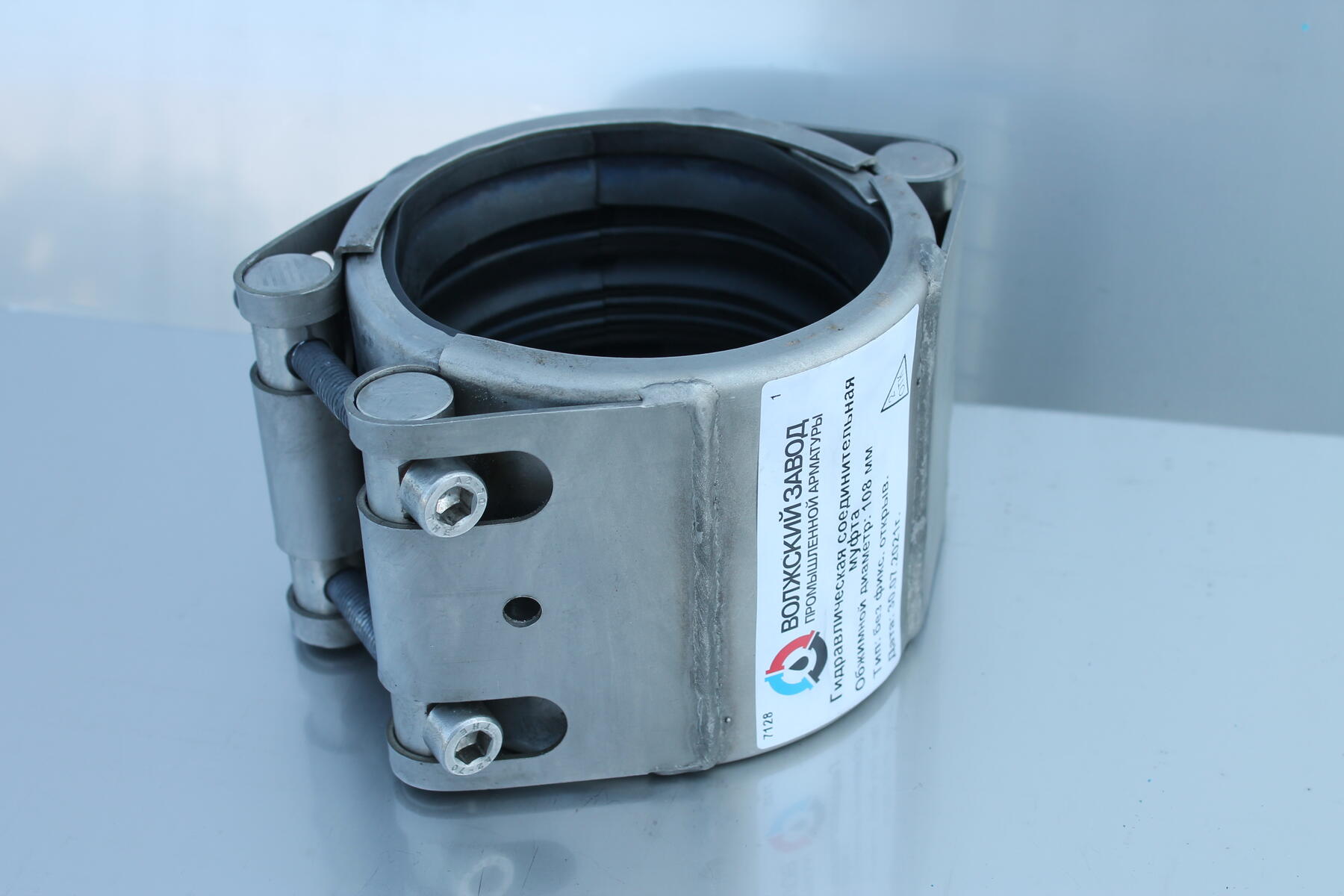

У муфт соединительных гидравлических конструкция уплотнения выполнена так, что внутреннее давление воды поджимает манжету к поверхности трубы тем сильнее, чем выше давление в системе. Это достигается за счёт специальных профилированных уплотнительных колец и камер, сообщающихся с внутренней полостью. Простыми словами: вода сама помогает муфте держать напор.

Сравнительная таблица: гидравлическая муфта против ремонтного хомута

Параметр Муфта соединительная гидравлическая Ремонтный хомут (бандажный) Принцип герметизации Самоуплотнение давлением среды Механическое сжатие резины Рабочее давление (макс.) до 40-60 бар (в зависимости от серии) обычно до 10-16 бар Поведение при гидроударе Уплотнение усиливается мгновенно Высокий риск разгерметизации Диапазон перекрываемых повреждений Трещины, свищи, продольные швы, овальность Только точечные свищи и мелкие трещины Установка на овальную трубу Допустима (компенсация до 5-7 мм) Крайне неэффективна Срок службы при постоянной эксплуатации 10-20 лет (замена уплотнений) 6-18 месяцев до повторной подтяжки

Из таблицы видно: там, где хомут — это «обезболивающее», гидравлическая соединительная муфта — это операция. Но давайте без преувеличений: у каждого типа есть своя ниша.

Где и когда мы используем гидравлические муфты:

Был случай на одном пищевом производстве: подземный стальной трубопровод Ду150 с рабочим давлением 12 атм. На сварном шве образовалась продольная трещина длиной около 8 см. Вызывать сварщиков — останавливать цех на сутки. Поставить два хомута внахлёст — они начали подтекать через три часа, когда запустили мойку оборудования (гидроудары).

Установили соединительную муфту гидравлическую на 152 мм. За час — без отключения линии (через байпас, но это отдельная история). Затяжка одним болтом (в некоторых моделях — двумя). С тех пор прошло четыре года — ни капли. Причём давление в системе иногда скачет до 18 атм. Хомут бы давно выбросили.

Отсюда правило: если повреждение не точечное, а протяжённое, или труба имеет овальность/коррозию — берите гидравлическую соединительную муфту. Если это временный «пластырь» на месяц до планового ремонта — хомута достаточно. Да - муфты дороже. Но это инвестиции в надежную работу трубопровода в обозримом будущем.

Конструктивные особенности и материалы по ГОСТ

Профессиональные муфты соединительные гидравлические для стальных и чугунных труб обычно изготавливаются по ТУ, но с оглядкой на ГОСТ 5525-88 (трубы напорные) и ГОСТ 24856-2014 (арматура трубопроводная). Корпус — чаще всего высокопрочный чугун (ВЧШГ) или сталь с антикоррозионным покрытием (эпоксид, цинк+полимер). Уплотнения — из EPDM или NBR, рассчитанные на температуру от -40 до +120°C.

Важный нюанс для юрлиц: требуйте паспорт и сертификат на конкретную партию. Дешёвые аналоги из силумина или с обычной резиной не выдерживают гидравлических испытаний даже на 1,5 от рабочего давления. Было такое: «экономия» 30% на муфте обернулась аварией на подкачке с ущербом в 2 млн.

Основные параметры выбора (шпаргалка для закупщика)

Диапазон компенсации диаметров — насколько сильно может отличаться наружный диаметр трубы от номинала. Хорошая муфта держит +5/-3 мм.
Осевое смещение — до 6-8 мм для большинства моделей (важно при ремонте без вырезки участка).
Угловое отклонение — до 4 градусов. Позволяет стыковать трубы, потерявшие соосность.
Рабочая температура — для горячей воды и пара нужны специальные уплотнения (например, витон).

Типичные ошибки при монтаже гидравлических муфт

Опираясь на опыт выездного аудита на десятке предприятий, выделем главное: люди не читают инструкцию. Они привыкли к хомутам — накинул, затянул. Муфту соединительную гидравлическую нельзя просто так стянуть «до упора». У неё есть расчётный зазор. Если перетянуть — деформируется уплотнительное кольцо, и эффект самоуплотнения пропадёт. Если недотянуть — будет течь при первом же скачке давления.

Правильная последовательность:

Очистить трубу в месте установки до металла (без фанатизма, но без острых заусенцев).
Раздвинуть муфту, надеть на трубу через повреждённый участок.
Свести фланцы до контакта «от руки», затем дотянуть динамометрическим ключом с указанным в паспорте усилием.
Обязательно опрессовать участок пробным давлением (1,25 от рабочего) перед вводом в эксплуатацию.

Пренебрежение хотя бы одним пунктом превращает технологичное устройство в дорогой хомут.

Где применяют соединительные муфты гидравлические в промышленности

Системы водоснабжения и пожаротушения — постоянное давление, недопустимость остановки.
Тепловые сети и ГВС — перепад температур, термоциклирование.
Нефтепродуктопроводы и химические среды (со спецуплотнениями).
Очистные сооружения и иловые трубопроводы — коррозионные среды, абразивный износ.
Шахтные и горные работы — быстрый монтаж в стеснённых условиях.

Отдельно заметим: для газовых трубопроводов среднего и высокого давления гидравлические муфты не применяются без спецразрешений. Там свои нормы.

ГОСТы, стандарты и как не купить подделку

Прямого отдельного ГОСТа на муфты соединительные гидравлические нет. Их качество определяется совокупностью стандартов:

Прочность корпуса — ГОСТ 29328 (для чугунной арматуры).
Резиновые уплотнения — ГОСТ 9833 (кольца круглого сечения).
Методы испытаний — ГОСТ 25136 (герметичность соединений).

Настоящий производитель всегда указывает в паспорте: «Изделие соответствует ТУ ХХХХ-ХХХ-ХХХХХХ, прошло гидравлические испытания давлением не менее 1,5Рраб». Требуйте фото или видео опрессовки каждой муфты — это норма для ответственных поставок юрлицам.

Сколько стоит и как купить гидравлическую соединительную муфту с умом

Стоимость муфты соединительной гидравлической в пересчёте на срок службы почти всегда ниже, чем трёх-четырёх замен хомутов за тот же период. Плюс — остановки производства. Для юрлица математика простая: один час простоя технологической линии часто дороже самой дорогой муфты.

Как купить соединительную гидравлическую муфту правильно, а не переплатить за бренд или взять некачественную подделку?

Во-первых, запросите технический чертёж с размерами и допусками. Во-вторых, уточните материал уплотнений под вашу среду (обычная EPDM не подходит для масел и топлива). В-третьих, проверьте возможность поставки с аттестацией для Ростехнадзора, если объект поднадзорный. И главное: не берите муфты «с рук» или на строительных рынках. Только от проверенных снабженческих компаний с договором и гарантией.

Если вам предлагают муфту гидравлическую соединительную по цене обычного хомута — это либо подделка, либо складской остаток с истекшим сроком хранения уплотнений. Хорошая муфта не может стоить как два болта с куском резины.

Итог из практики: один грамотно установленный соединительный гидравлический фитинг спасает трубопровод там, где бессильны три хомута, сварка под давлением и народные заклинания. Инвестируйте в технологии, которые используют энергию вашей же системы себе на пользу.
